电子围栏使用说明
电子围栏
    电子围栏分为行政区划、多边形区域、规划行驶路线三种。可以设置有效时间段,默认为24小时有效;拥有多样的报警类型"进区域持续报警、出区域持续报警、进区域报警一次、出区域报警一次";行政区划、多边形区域 可设置围栏内限速;规划行驶路线可设置偏离路线距离、路线上停车超时时间等。
电子围栏使用说明

注意: 使用电子围栏报警功能需要服务器部署电子围栏组件,免费版未开通此功能!

特点

1. 电子围栏分为行政区划、多边形区域、规划行驶路线三种

2. 电子围栏可以设置有效时间段,默认为24小时有效;

3. 电子围栏拥有多样的报警类型“进区域持续报警、出区域持续报警、进区域报警一次、出区域报警一次”;

4. 行政区划、多边形区域 可设置围栏内限速;

5. 规划行驶路线可设置偏离路线距离、路线上停车超时时间等。

功能概述

电子围栏分为行政区划、多边形区域、规划行驶路线三种

(1)行政区划围栏以自然行政区域为基础,方便设置,可设置驶入、驶出报警;

(2)多边形区域围栏,自由定义区域,可设置驶入、驶出报警;

(3)规划路线围栏,规划车辆行驶路线,偏离路线,指定距离产生偏离路线报警;也可设置路线上行驶的最高速度,超速时产生超速报警。

设置流程

1.设置报警

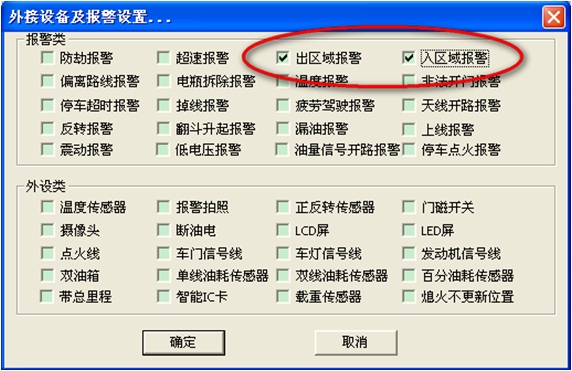

登录客户端,打开车辆窗,右键点击需要设置围栏的车辆,选择“外接设备及报警设置”,勾选报警类“入区域报警”“出区域报警”如图1

图1

2.规划电子围栏

电子围栏分为三种:行政区划、多边形区域、规划行驶路线

(1)增加电子围栏---行政区域

a.打开“功能窗 —> 电子围栏”如图2

图2

右键点击“所有围栏”,选中 ,弹出“电子围栏属性”对话框,填写围栏名称,选择围栏方式---按照行政区划,如图3:

图3

 点击“确定”后,左侧“功能窗”即显示刚刚添加的电子围栏。

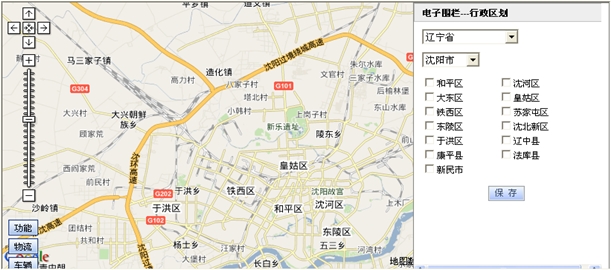

b.在“功能窗:电子围栏---行政区域”目录下,点击刚刚添加的围栏名称,地图右侧即弹出各省市行政区域表,根据需要选择保存即可,如图4:

图4

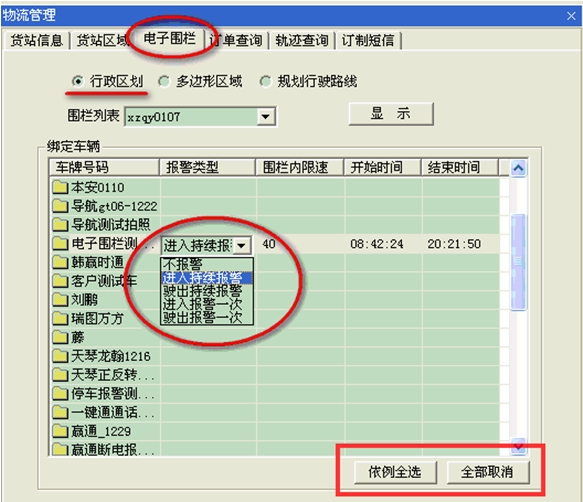

c.打开“物流管理—>电子围栏—>行政区划”,在围栏列表内选择需要设置的行政区划,为其绑定车辆并设置报警类型、围栏内限速值、开始时间、结束时间(有效时间段,默认为24小时有效,不能跨天)。

其中:

>>“进入/驶出报警一次”需要触发条件,当车辆有进入/驶出围栏动作时,才产生报警一次;

>>“进入/驶出持续报警”不需要车辆有进入/驶出围栏动作,即可持续报警,只要车辆绑定围栏即可。

另:通过“依例全选/全部取消”可对全部车辆进行统一设置。如图5

图5

(2)增加电子围栏---多边形

a.打开“功能窗 —> 电子围栏” 如图6

图6

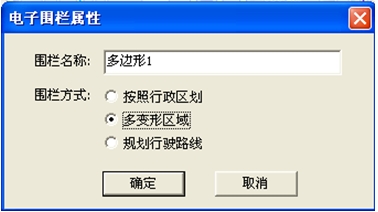

右键点击“所有围栏”,选中 ,弹出“电子围栏属性”对话框,填写围栏名称,选择围栏方式---多边形区域,如图7:

图7

点击“确定”后,左侧“功能窗”即显示刚刚添加的电子围栏。

b.在“功能窗:电子围栏---多边形”目录下,点击刚刚添加的多边形名称,根据需要在地图中划出多边形区域。

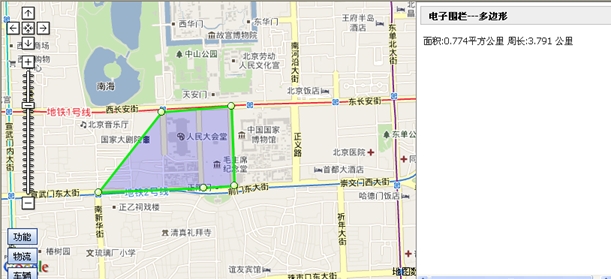

画多边形区域时,用“ctrl+鼠标左键”确定多边形的点,也可通过移动这些点来改变区域的形状及大小。如图8:

图8

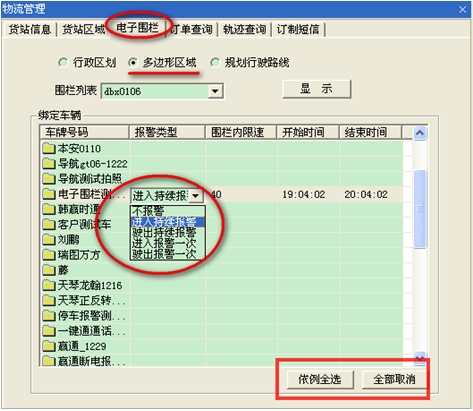

c.打开“物流管理—>电子围栏—>多边形区域”,在围栏列表内选择需要设置的多边形区域,为其绑定车辆并设置报警类型、围栏内限速值、开始时间、结束时间(有效时间段,默认为24小时有效,不能跨天)。如图9

另:通过“依例全选/全部取消”可对全部车辆进行统一设置。

图9

(3)增加电子围栏---规划行驶路线

a.打开“功能窗 —> 电子围栏” 如图10

图10

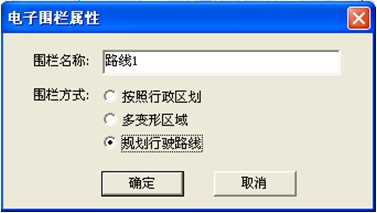

右键点击“所有围栏”,选中 ,弹出“电子围栏属性”对话框,填写围栏名称,选择围栏方式---按照行驶路线,如图11:

图11

点击“确定”后,左侧“功能窗”即出现刚刚添加的电子围栏。

b.在“功能窗:电子围栏---规划路线”目录下,点击刚刚添加的路线名称,根据需要在地图中划出车辆行驶路线。

规划路线时,用“ctrl+鼠标左键”确定该路线途径的点,也可通过移动这些点来改变路线。如图12:

图12

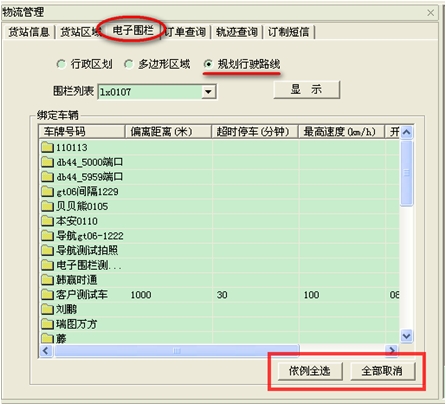

c.打开“物流管理—>电子围栏—>规划行驶路线”,在围栏列表内选择需要设置的路线,为其绑定车辆并设置偏离路线距离、停车超时时间、最高速度、开始时间、结束时间(有效时间段,默认为24小时有效,不能跨天)。如图13

另:通过“依例全选/全部取消”可对全部车辆进行统一设置。

图13

3.查看车辆报警信息

当车辆行驶途中,产生进/出区域报警或偏离路线报警,可通过以下途径查看车辆报警信息。

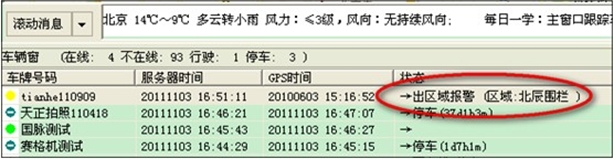

a.通过“客户端--车辆窗--状态栏” 查看即时报警信息,如图14

图14

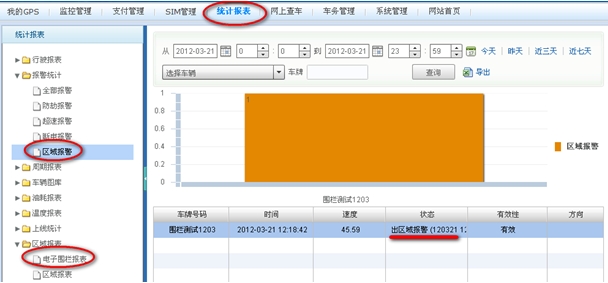

b.通过后台统计报表“报警统计—区域报警”或“区域报表—电子围栏报表/区域报表”查看相关报表数据,如图15

图15

4. 通过“企业短信--触发短信”向车主下发报警短信

当车辆产生报警信息后,系统自动触发 “事件—短信” 立即向车主发送车辆报警信息内容。

包括:进入区域报警、驶出区域报警。

a.打开车辆窗 右键点击需要设置触发短信报警的车辆,选择“编辑事件”,如图16

图16

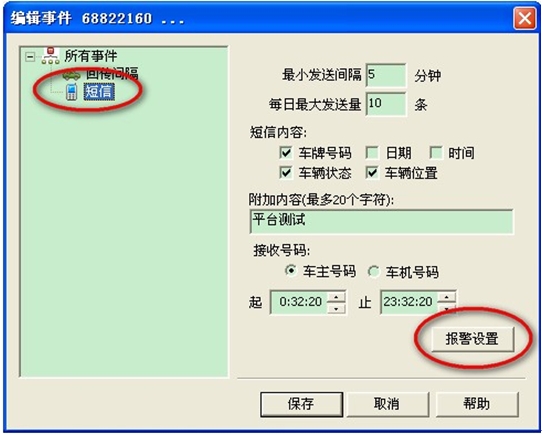

选择“所有事件—短信”(如图17),可对短信内容、附件内容、接收号码等进行设置。(另:这里的参数设置与即时发送参数设置互不干扰)

图17

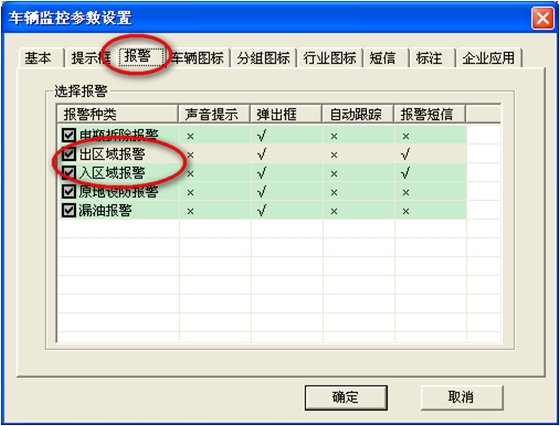

点击“报警设置”(如图18),为进/出区域报警设置报警短信。

图18

b.当车辆产生相应报警信息时,即可收到报警短信提醒。如图19

图19

5.通过“触发事件--拍照事件”对相应车辆进行触发拍照

登录客户端,打开“功能窗—电子围栏”,右键点击围栏名称,选择“编辑事件”,如图20

图20

弹出“设置触发事件”对话框,根据用户需要对 触发拍照 事件进行相应设置(如图21)

图21

点击“保存”即可。

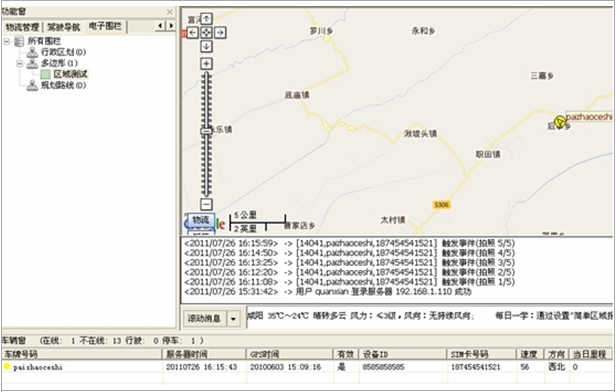

另,当满足触发条件触发后,按下F2键,在窗口即可观察到拍照的次数(如图22)

图22

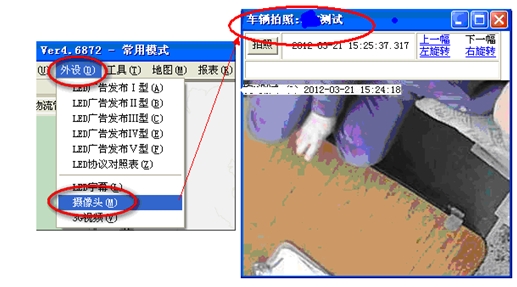

打开客户端菜单栏“外设—摄像头”可查看照片信息,如图23

图23



附录

 *数据库表结构说明 — 电子围栏出入表

电子围栏出入表(vhcOutLine)记录了车辆出入电子围栏的数据,包括时间、位置、状态、总里程等。

vhcOutLine(偏移报表)

中文字段 英文字段 数据类型 长度 主键 / 外键 字段值约束 默认值
编号 id int 4 p IDENTITY(1,1) ,Not null
车辆编号 vhcid int 4 F Not null 0
出围栏时间 outtime datetime 8   Not null getdate()
出围栏时状态 outstates varchar 200   Not null ‘’
出围栏时位置 outposinfo varchar 250   Not null ‘’
出围栏时总里程 outTotalDistance float 8   Not null 0
出围栏时经度 outlng float 8   Not null 0
出围栏时纬度 outlat float 8   Not null 0
进围栏时间 intotime datetime 8   Not null getdate()
进围栏时状态 intostates varchar 200   Not null ‘’
进围栏时位置 intoposinfo varchar 250   Not null ‘’
进围栏时里程 intoTotalDistance float 8   Not null 0
围栏编号 fencieId int 4 F Not null 0
订单编号(在有导入订单的情况下使用) orderformid int 4   Not null 0
进围栏时经度 intolng float 8   Not null 0
进围栏时纬度 intolat float 8   Not null 0



VhcAlarm(报警报表)

中文字段 英文字段 数据类型 长度 主键 / 外键 字段值约束 默认值
编号 id int 4 P IDENTITY(1,1) ,Not null
车辆编号 VehicleID int 4 F Not null 0
用户编号 UserID int 4 F Not null 0
GPS时间 gpstime datetime 8   Not null getdate()
接收时间 recvtime datetime 8   Not null getdate()
经度 lng float 8   Not null 0
纬度 lat float 8   Not null 0
高度 alt float 8   Not null 0
速度 veo float 8   Not null 0
方向 direct smallint 2   Not null 0
有效性 av char 1   Not null 1(有效)
状态 istate int 4   Not null 0
状态描述 cstate nvarchar 200
位置 posinfo nvarchar 250
里程 distance float 8   Not null 0.0
  differencetime datetime 8   Not null 0
温度 temperature float 8   Not null 0.0
油量 oil float 8   Not null 0.0
最后运行时间 lastruntime datetime 8   Not null 0
经度修正值 lng2 float 8   Not null 0
纬度修正值 lat2 float 8   Not null 0
总里程 totaldistance float 8   Not null 0
